NSエコパイルは杭先端部に螺旋状の羽根を取り付けた開端鋼管杭(先端羽根付杭)に回転力を付与することにより、地盤に貫入させる回転圧入鋼管杭工法です。

狭小地、上空制限、近隣施工に対応できるため、密集地や都市内部に活用できます。また、開端鋼管杭(先端羽根付杭)に角材を取り付け土留め杭となります。

杭の先端に螺旋状の羽根を取り付け、回転圧入による貫入を行う為、無排土で施工ができセメントミルク・コンクリートなどの養生期間を必要としない為、他工法より短期間で施工できます。また、鋼管杭を逆回転する事により容易に杭を抜くことが出来るのでリサイクルが可能です。

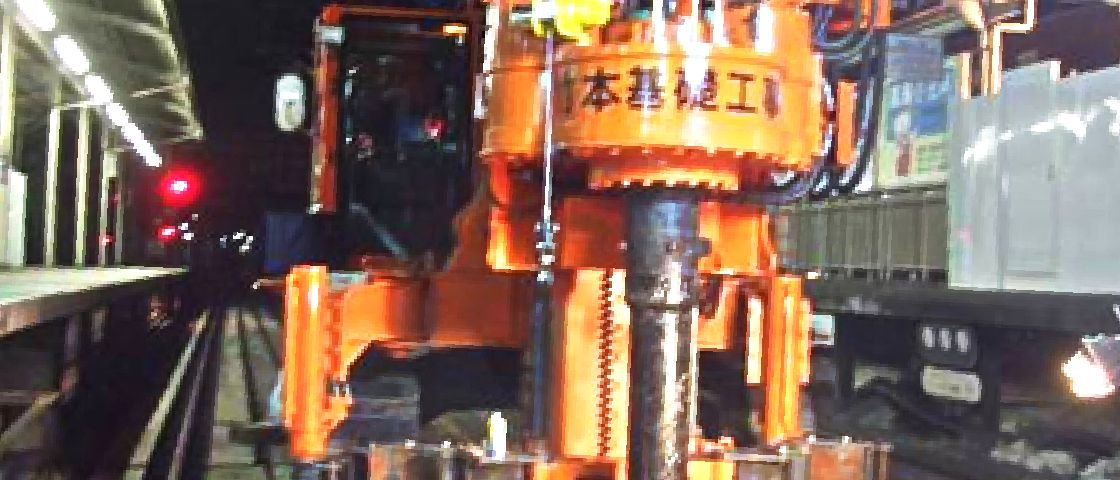

L=3.608～13.054mのリーダを所有しているので、電鉄工事においての線路内工事も容易に行えます。

• 狭い道でも搬入できます

  住宅地、繁華街、既設工場内などの道幅が狭い場所にも機械が搬入でき、工事を行うことが可能です。

• 小さな施工スペースでもOK

  最小施工スペースは約5×10m。セメントプラントなども不要です。

• 既存建物の狭間や密集地でもOK

  杭芯から50cmの「余地」があれば、どこでも施工が可能です。

• 高さ5mの上空制限にも対応

  屋根や上空障害物があっても施工が可能です。

開端鋼管杭(先端羽根付杭)に角材を取り付け、土留め杭としての施工も可能です。

軌道内で機械トラブルにより移動困難な時は緊急脱出装置があるので速やかに移動退避できます。

NSエコパイルに用いる杭径と羽根径の組み合わせは下表のようになります。

3点式杭打ち機
